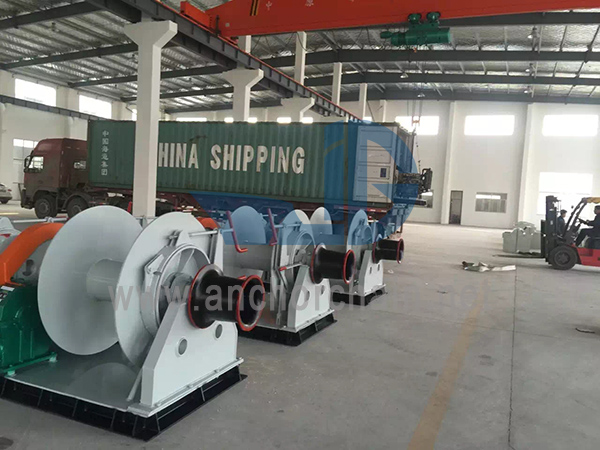

Verricello idraulico di ormeggio a tamburo singolo:​Ha un design robusto, cuscinetti in bronzo diviso per impieghi gravosi e freni ampiamente dimensionati. I comandi per freni e frizione sono progettati per un facile e sicuro azionamento manuale, ma possono anche essere azionati a distanza da cilindri idraulici.
Verricello idraulico di ormeggio a tamburo singolo:
Hanno un design robusto, cuscinetti in bronzo diviso per impieghi gravosi e freni ampiamente dimensionati. I comandi per freni e frizione sono progettati per un facile e sicuro azionamento manuale, ma possono anche essere azionati a distanza da cilindri idraulici. I freni sono facilmente regolabili e tutto il trasferimento delle forze esterne alla costruzione dell'impalcato avviene tramite i bulloni di fondazione. Nessuna costruzione speciale in acciaio saldato, può verificarsi più flessibile per le variazioni dell'argano. Questa disposizione ha anche il vantaggio di rendere il trasporto degli argani più semplice e meno costoso. L'azionamento manuale a frizione avviene con mandrini per argani per argani da 16 tonnellate di potenza di traino in su. Il design del verricello offre un facile accesso a tutti i punti per la lubrificazione e l'ispezione. Gli ingranaggi possono essere forniti di tipo aperto con coperchio di protezione in acciaio o come ingranaggi completamente chiusi con bagno d'olio.
Specifiche tecniche principali:
Tirata nominale (kN) |
Velocità nominale (m/min) |
Capacità del tamburo (m) |
Potenza del motore (kW) |
5 |
‰¥12 |
Ф8х100 |
3/1.2 |
10 |
‰¥12 |
Ф10х150 |
4.3/1.7 |
20 |
‰¥12 |
Ф15х150 |
8.5/3.5 |
30 |
‰¥15 |
Ф17х150 |
11/11/7.5 |
40 |
‰¥15 |
Ф18х150 |
16/16/11 |
50 |
‰¥15 |
Ф20.5х150 |
22/22/16 |
75 |
‰¥15 |
Ф26х200 |
30/30/22 |
80 |
‰¥15 |
Ф26х200 |
30/30/22 |
100 |
‰¥15 |
Ф30х200 |
45/45/30 |
125 |
‰¥15 |
Ф30х200 |
45/45/30 |
160 |
‰¥15 |
Ф32х250 |
60/60/45 |
200 |
≥9,6 |
Ф41х250 |
60/60/45 |
250 |
≥9,6 |
Ф44,5х250 |
60/60/45 |
315 |
≥7,8 |
Ф52х250 |
60/60/45 |
400 |
≥7,8 |
Ф56х250 |
85/85/64 |
450 |
≥7,8 |
Ф56х250 |
85/85/64 |
500 |
≥7,8 |
Ф58х250 |
85/85/64 |
560 |
‰¥6 |
Ф64х250 |
85/85/64 |
600 |
‰¥6 |
Ф64х250 |
85/85/64 |
650 |
‰¥6 |
Ф70х250 |
85/85/64 |
1000 |
‰¥4 |
Ф85х250 |
85/85/64 |
1200 |
‰¥4 |
Ф95х250 |
120/120/90 |
1500 |
‰¥4 |
Ф95х250 |
150/150/72 |
1800 |
‰¥4 |
Ф95х250 |
150/150/72 |
2000 |
‰¥4 |
Ф100х250 |
180/180/135 |
