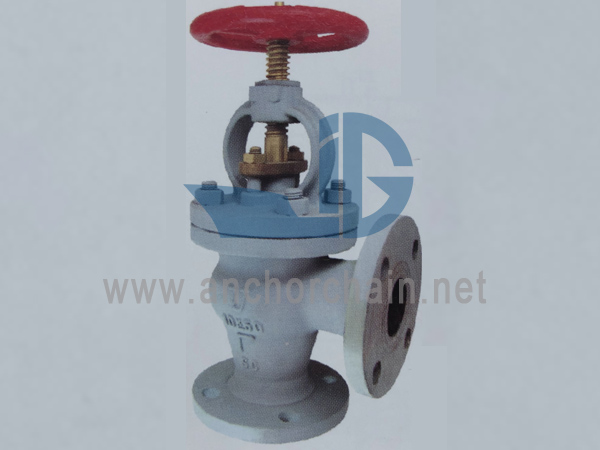

Valvole ad angolo 5K in acciaio fuso JIS F 7312 La valvola ad angolo di ritegno a vite in acciaio fuso marino può anche essere chiamata valvola SDNR ad angolo in acciaio fuso marino o valvola ad angolo SDNR. È adatto per il sistema di tubazioni con acqua dolce media, aria e altri gas, olio e vapore con una temperatura non superiore a 300 gradi centigradi.
Valvole ad angolo 5K in acciaio fuso JIS F 7312
La valvola ad angolo di ritegno a vite in acciaio fuso marino può anche essere chiamata valvola SDNR ad angolo in acciaio fuso marino o valvola ad angolo SDNR. È adatto per il sistema di tubazioni con acqua dolce media, aria e altri gas, olio e vapore con una temperatura non superiore a 300 gradi centigradi.
Standard di progettazione: JIS F7471-19968-Guarnizione: non amianto
CODICE IMPA | Misurare | L | D | C | t | No di foro bullone | h | H | D2 | Peso (kg) |
751201 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
751202 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
751203 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
751204 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
751205 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
751206 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
751207 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
751208 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
751209 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
