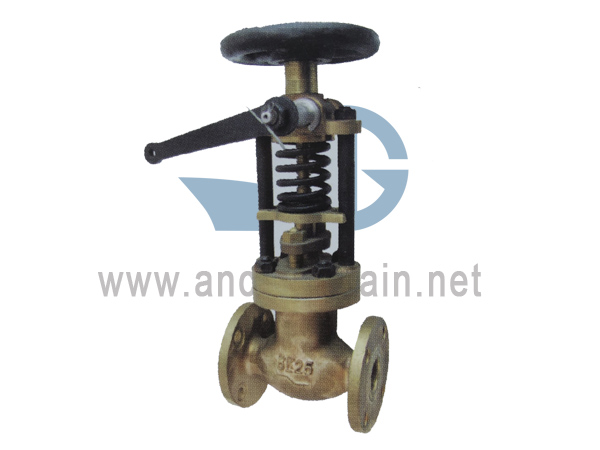

JIS F 7399 Valvole di arresto di emergenza del serbatoio dell'olio combustibileCategoria:Valvola a chiusura rapida JIS MarineMateriale:bronzo, ottoneStandard:JIS F7399Certificato:CCS, BV, ABS, DNV/GL, LR, NKDettagli dell'imballaggio: custodia in compensato Prezzo fob: ottieni l'ultimo prezzo ora Luogo di origine :Cina
Luogo di origine: Cina
Valvola a chiusura rapida JIS F7399 10K del serbatoio dell'olio di bronzo marino della Cina:
La valvola di chiusura rapida marina viene utilizzata per chiudere in caso di emergenza l'oleodotto dell'olio combustibile/lubrificato. Può essere controllato dalla leva o dal cilindro dell'aria. Il materiale può essere acciaio fuso, bronzo, ghisa sferoidale.
Tipo di funzionamento: manuale (a leva) o pneumatico
Standard di progettazione: JIS F7399-1996
Standard di prova: JIS 7400-1996
Pressione di prova idraulica: corpo 0,7 MPa, sedile 0,2 MPa, guarnizione per chiusura rapida-0,1 MPa
Dimensioni della flangia secondo JIS B2220 - 10K
Materiale principale:
Corpo: Bronzo o Ottone
Cofano: Bronzo o Ottone
Seduta: Bronzo o Ottone
Disco: Bronzo o Ottone
Stelo: ottone (C3771BD)
Mandrino operativo: SUS403
Leva di funzionamento: SUS403
Volantino: FC200 (ghisa)
Guarnizione: non amianto
Elenco delle taglie principali (mm):
DN | d | L | D | C | Foro per bullone n. | Diametro foro bullone | Spessore flangia | H | D2 |
10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
