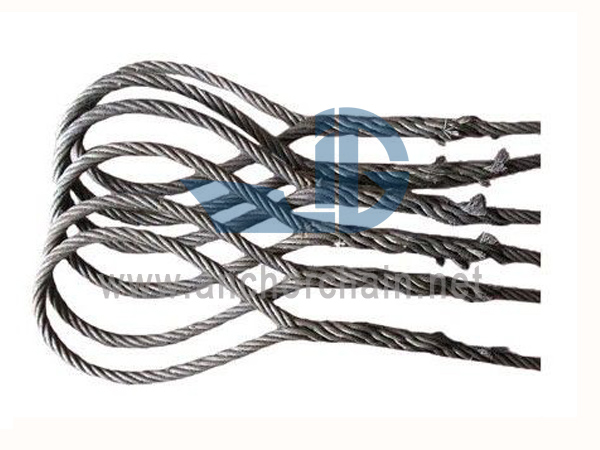

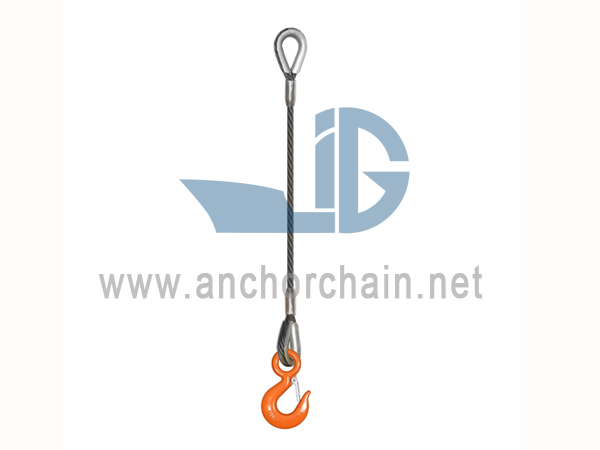

Impiombatura in fune d'acciaio Modello impiombato (D-senza ditale, E-con ditale). Tipo di anima in fune metallica d'acciaio (F-FC, W-IWRC) 06-Imbracatura per fune metallica in acciaio. Lunghezza effettiva della fune metallica in acciaio a L. La specifica di la fune d'acciaio utilizzata dal seguente carico di lavoro nella tabella: diametro 6 mm-60 mm utilizzare la costruzione di 6 * 37 (b) -1670; diametro 62 mm-120 mm utilizzare la costruzione di 8 * 61 (b) -1670: diametro 122 mm -190mm usa la costruzione di 8*91(ab)-1670;
Imbracatura a fune metallica in acciaio V.
Modello giuntato (D-senza ditale, E-con ditale).
Tipo con anima in fune d'acciaio (F-FC, W-IWRC)
06-Imbracatura in fune d'acciaio.
Lunghezza effettiva della fune metallica in acciaio L.
La specifica della fune metallica di acciaio utilizzata dal seguente carico di lavoro nella tabella:
Dia 6mm-60mm usa la costruzione di 6*37(b)-1670;
Dia 62mm-120mm usa la costruzione di 8*61(b)-1670:
Dia 122mm-190mm usa la costruzione di 8*91(ab)-1670;
Una diversa costruzione della fune significa un carico di lavoro diverso, possiamo calcolare il carico di lavoro con la costruzione della fune in acciaio richiesta dal cliente.
Il carico di rottura dell'imbracatura è 5 volte il suo carico di lavoro.
Secondo lo standard GB/T16271-1996.
Tipo di prodotti | Diametro della fune(d) (mm) |
Limite di carico di lavoro | Circa.occhio Ength A(mm) |
||
FC | IWR | kN | kN | ||
VAF06 | VBW06 | 6 | 3.2 | 3.4 | 180 |
VAF07 | VBW07 | 7 | 4.3 | 4.7 | 190 |
VAF08 | VBW08 | 8 | 5.7 | 6.1 | 210 |
VAF09 | VBW09 | 9 | 7.2 | 7.8 | 230 |
VAF10 | VBW10 | 10 | 8.9 | 6.9 | 230 |
VAF11 | VBW11 | 11 | 11 | 12 | 250 |
VAF12 | VBW12 | 12 | 13 | 14 | 260 |
VAF13 | VBW13 | 13 | 15 | 16 | 260 |
VAF14 | VBW14 | 14 | 17 | 19 | 280 |
VAF16 | VBW16 | 16 | 23 | 24 | 320 |
VAF18 | VBW18 | 18 | 29 | 31 | 360 |
VAF20 | VBW20 | 20 | 35 | 38 | 400 |
VAF22 | VBW22 | 22 | 43 | 46 | 440 |
VAF24 | VBW24 | 24 | 51 | 55 | 480 |
VAF26 | VBW26 | 26 | 60 | 65 | 520 |
VAF28 | VBW28 | 28 | 69 | 75 | 560 |
VAF30 | VBW30 | 30 | 80 | 86 | 600 |
VAF32 | VBW32 | 32 | 91 | 98 | 640 |
VAF34 | VBW34 | 34 | 102 | 110 | 680 |
VAF36 | VBW36 | 36 | 115 | 124 | 720 |
VAF38 | VBW38 | 38 | 128 | 138 | 760 |
VAF40 | VBW40 | 40 | 142 | 153 | 800 |
VAF42 | VBW42 | 42 | 157 | 169 | 840 |
VAF44 | VBW44 | 44 | 172 | 185 | 880 |
VAF46 | VBW46 | 46 | 187 | 203 | 920 |
VAF48 | VBW48 | 48 | 203 | 220 | 960 |
VAF50 | VBW50 | 50 | 221 | 240 | 1000 |
VAF52 | VBW52 | 52 | 239 | 259 | 1040 |
VAF54 | VBW54 | 54 | 258 | 279 | 1080 |
VAF56 | VBW56 | 56 | 277 | 301 | 1120 |
VAF58 | VBW58 | 58 | 298 | 322 | 1160 |
VAF60 | VBW60 | 60 | 319 | 345 | 1200 |
VDF62 | VDW62 | 62 | 241 | 286 | 1240 |
VDF64 | VDW64 | 64 | 257 | 304 | 1280 |
VDF66 | VDW66 | 66 | 274 | 324 | 1320 |
VDF68 | VDW68 | 68 | 291 | 344 | 1360 |
VDF70 | VDW70 | 70 | 308 | 365 | 1400 |
VDF72 | VDW72 | 72 | 326 | 386 | 1440 |
VDF74 | VDW74 | 74 | 344 | 407 | 1480 |
VDF76 | VDW76 | 76 | 363 | 430 | 1520 |
VDF78 | VDW78 | 78 | 383 | 453 | 1560 |
VDF80 | VDW80 | 80 | 402 | 476 | 1600 |
VDF82 | VDW82 | 82 | 423 | 500 | 1640 |
VDF84 | VDW84 | 84 | 444 | 525 | 1680 |
VDF86 | VDW86 | 86 | 465 | 550 | 1720 |
VDF88 | VDW88 | 88 | 487 | 576 | 1760 |
VDF90 | VDW90 | 90 | 509 | 603 | 1800 |
VDF92 | VDW92 | 92 | 532 | 630 | 1840 |
VDF94 | VDW94 | 94 | 556 | 657 | 1880 |
VDF96 | VDW96 | 96 | 579 | 686 | 1920 |
VDF98 | VDW98 | 98 | 604 | 714 | 1960 |
VDF100 | VDW100 | 100 | 629 | 744 | 2000 |
VDF102 | VDW102 | 102 | 654 | 774 | 2040 |
VDF104 | VDW104 | 104 | 680 | 805 | 2080 |
VDF106 | VDW106 | 106 | 707 | 836 | 2120 |
VDF108 | VDW108 | 108 | 733 | 868 | 2160 |
VDF110 | VDW110 | 110 | 761 | 900 | 2200 |
VDF112 | VDW112 | 112 | 789 | 933 | 2240 |
VDF114 | VDW114 | 114 | 817 | 967 | 2280 |
VDF116 | VDW116 | 116 | 846 | 1001 | 2320 |
VDF118 | VDW118 | 118 | 876 | 1036 | 2360 |
VDF120 | VDW120 | 120 | 905 | 1071 | 2400 |
VDF122 | VDW122 | 122 | 1006 | 1252 | 2440 |
VDF124 | VDW124 | 124 | 1039 | 1294 | 2480 |
VDF126 | VDW126 | 126 | 1074 | 1336 | 2520 |
VDF128 | VDW128 | 128 | 1108 | 1378 | 2560 |
VDF130 | VDW130 | 130 | 1143 | 1422 | 2600 |
VDF132 | VDW132 | 132 | 1179 | 1467 | 2640 |
VDF138 | VDW138 | 138 | 1288 | 1605 | 2760 |
VDF140 | VDW140 | 140 | 1326 | 1650 | 2800 |
VDF142 | VDW142 | 142 | 1363 | 1695 | 2840 |
VDF144 | VDW144 | 144 | 1402 | 1740 | 2880 |
VDF146 | VDW146 | 146 | 1441 | 1800 | 2920 |
VDF148 | VDW148 | 148 | 1482 | 1845 | 2960 |
VDF150 | VDW150 | 150 | 1515 | 1890 | 3000 |
